Überlegene Bildqualität

für jede Anwendung

DÜRR NDT Speicherfolien

Die DÜRR NDT Speicherfolien (IPs) sind speziell auf die Bedürfnisse der zerstörungsfreien Prüfung abgestimmt, erhältlich in verschiedenen Auflösungen und Formaten, bis zu einer Breite von 35 cm und in nahezu unbegrenzter Länge. IPs sind flexible Röntgendetektoren und extrem vielseitig einsetzbar.

Broschüre

Speicherfolien	UH	HD / XHD	HCR	CR / GCR
Max. SRb (Basis-Ortsauflösung)	30 µm	40 µm	63 µm	100 µm
Min. Strahlendosis für max. SRb	15,5 mGy	6 / 12 mGy	3,3 mGy	1,4 mGy

Auswahl einer geeigneten Speicherfolie

Zur Prüfung von Schweißnähten nach DIN EN ISO 17636-2 Klasse B mit einer durchstrahlten Wanddicke von 2 mm ist beispielsweise eine Basis-Ortsauflösung (SRb) von 50 μm oder besser erforderlich. Hier wird die Verwendung von HD-/XHD-Speicherfolien empfohlen, da sie eine Basis-Ortsauflösung (SRb) von 40 μm erreichen können und somit diese Anforderung
problemlos erfüllen.

Bei der Bewertung von Korrosion unter Isolierung (CUI) besteht die Herausforderung in der geringeren einfallenden Strahlendosis auf der Speicherfolie aufgrund der großen Wanddicke (tangential). Daher sollte hier eine Speicherfolie mit hoher Empfindlichkeit verwendet werden, um kurze Belichtungszeiten zu ermöglichen. Diese hohe Empfindlichkeit kann mit den CR-/GCR-Speicherfolien erzielt werden, die gleichzeitig eine Basis-Ortsauflösung (SRb) von 100 μm erreichen und so die Anforderungen nach DIN EN 16407-1 erfüllen.

Ergänzende Produkte

CR 35 imaging plate protectors

Reduziert den Verschleiß bei der Zuführung und erhöht die Lebensdauer der Speicherfolie.

Single-use protection sleeves

Zum Schutz der Speicherfolien vor äußerlicher Beanspruchung, verbessert die Lebensdauer der Speicherfolie.

Flexible cassettes

Für die sichere Handhabung und den Schutz der Speicherfolie während der Bestrahlung.

Rigid cassettes

Für die sichere Handhabung und den Schutz der Speicherfolie während der Bestrahlung.

IP-Cleaning Wipe

Spezielles, besonders materialverträgliches Reinigungstuch, abgestimmt auf die DÜRR NDT Speicherfolien.

Speicherfolienscanner

HD-CR 35 NDT

Hochauflösender Speicherfolienscanner für alle NDT-Radiographieanwendungen – Schweißnahtprüfung, Profilaufnahmen und Luft- & Raumfahrt.

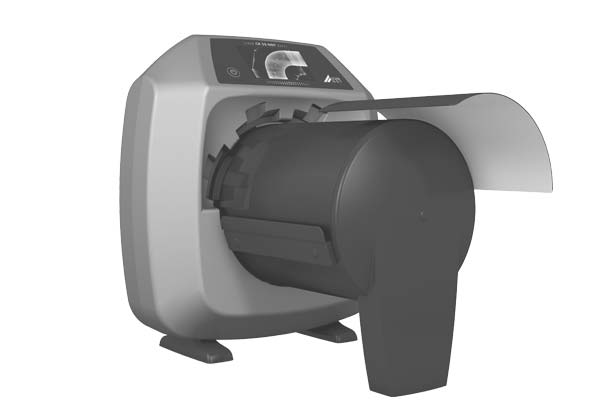

CR 35 NDT

Computer Radiograpie Speicherfolienscanner für allgemeine Zwecke.

Was ist Computer Radiographie?

Wie funktioniert sie?
