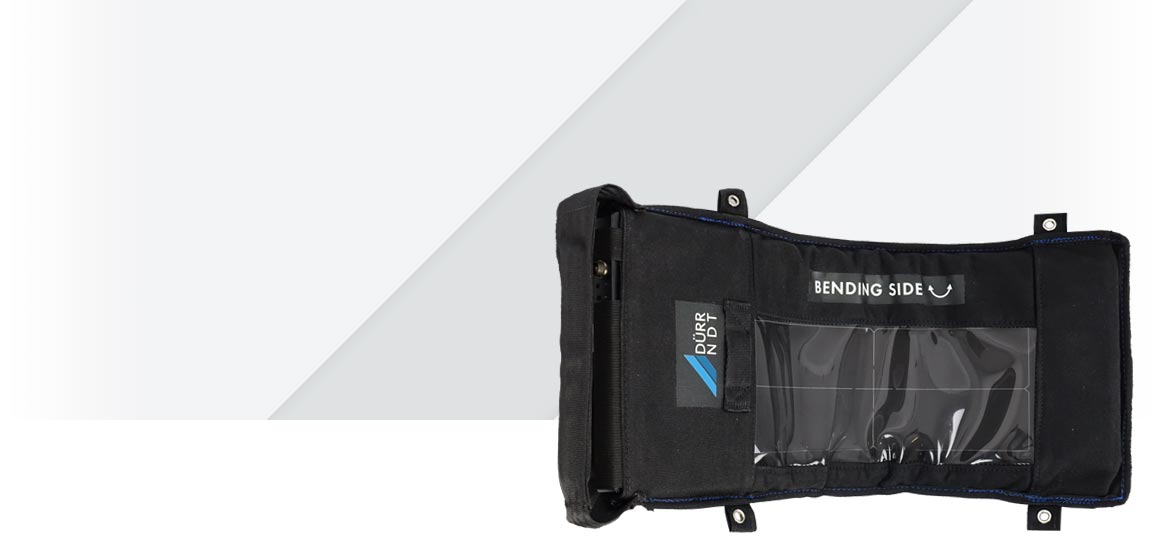

Stufenlos biegbar bis 15 cm / 30 cm Durchmesser
D-DR 1025B / 1043B NDT
Diese hochauflösenden und flexiblen Röntgendetektoren eignet sich perfekt für die Prüfung von Rundschweißnähten an Rohren mit 15 cm / 30 cm Durchmesser und größer.
Flexibel
Hochauflösend
99 μm Pixelabstand
Geniales Befestigungssystem
Einfache Repositionierung
| Technische Daten | D-DR 1025B NDT | D-DR 1043B NDT |
| Aktive Fläche | 97 mm x 249 mm | 97 mm x 427 mm |
| Biegbar | Mindestrohrdurchmesser 150 mm | Mindestrohrdurchmesser 300 mm |
| Abmessungen Detektor (H x B x T) | 182 mm x 453 mm x 20 mm | 182 mm x 633 mm x 20 mm |
| Abmessungen Detektor inkl. Polyamid-Housing (PA) (H x B x T) |
225 mm x 555 mm x 34 mm | 225 mm x 733 mm x 34 mm |
| Abmessungen Detektor inkl. Cordura®-Cover (NY) | 210 mm x 460 mm x 40 mm | – |
| Gewicht Detektor | 1,5 kg | 1,7 kg |
| Gewicht Detektor inkl. Polyamid-Housing (PA) | 2,0 kg | 2,2 kg |
| Gewicht Detektor inkl. Cordura®-Cover (NY) | 2,0 kg | – |
| Pixelanzahl | 981 x 2517 | 981 x 4309 |
| Frametime | 1,5 s / 3 s | 1,5 s / 3 s |
| Bildübertragungszeit (mit Kabel/kabellos) |
1,5 s / 3 s | 1,5 s / 3 s |
| Maximale Energie | 450 kV (für lange Lebensdauer bei typischen Anwendungen), Isotope (bei typischer Feldnutzung) | 450 kV (für lange Lebensdauer bei typischen Anwendungen), Isotope (bei typischer Feldnutzung) |
| Pixelabstand | 99 μm | 99 μm |
| Maximale SRb (Basis-Ortsauflösung) |
100 μm (Fine), 130 μm (Standard) | 100 μm (Fine), 130 μm (Standard) |
| Szintillator-Optionen | GOS Fine, GOS Standard | GOS Fine, GOS Standard |
| ADC | 16-bit | 16-bit |
| Schnittstellen | Gigabit Ethernet, WLAN: 2.4 GHz (802.11n) / 5 GHz (802.11ac) | Gigabit Ethernet, WLAN: 2.4 GHz (802.11n) / 5 GHz (802.11ac) |
| Batterie | Lithium-Ionen (11,55 V, 39,3 Wh) | Lithium-Ionen (11,55 V, 39,3 Wh) |
| Betriebsbedingungen | -20 bis 50°C, 10 bis 90 % Luftfeuchtigkeit | -20 bis 50°C, 10 bis 90 % Luftfeuchtigkeit |
| Schutzart | IP67 (staub- und wasserdicht) | IP67 (staub- und wasserdicht) |
| Software | DÜRR NDT D-Tect X | DÜRR NDT D-Tect X |
Zubehör

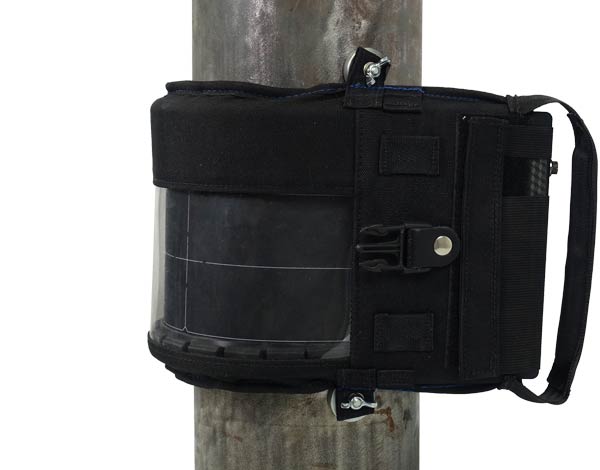

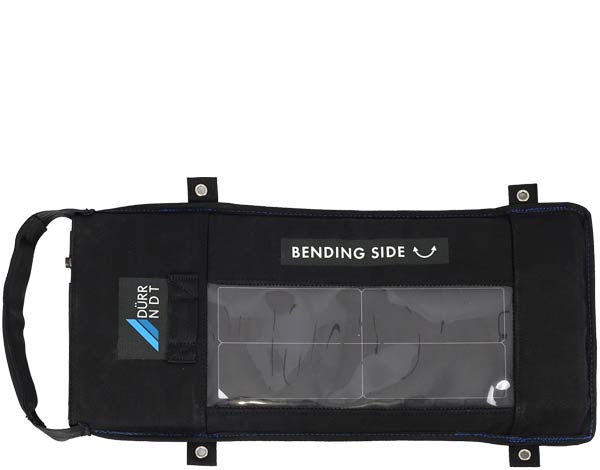

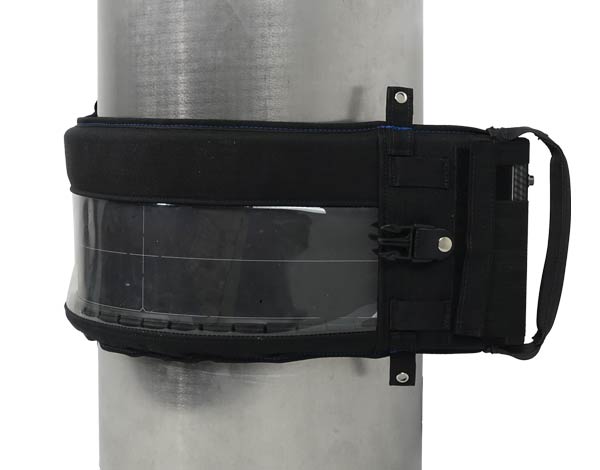

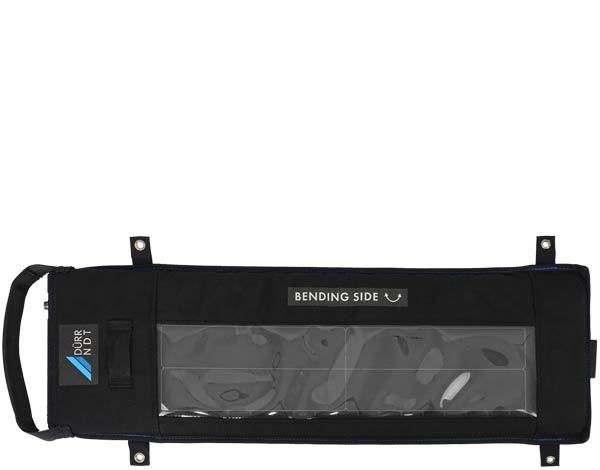

D-DR 1025B Cordura-Cover
Optionale Variante mit Cordura®-Cover, die mithilfe von Magneten und Gurten auf vielfältige Weise am Prüfobjekt befestigt werden kann.

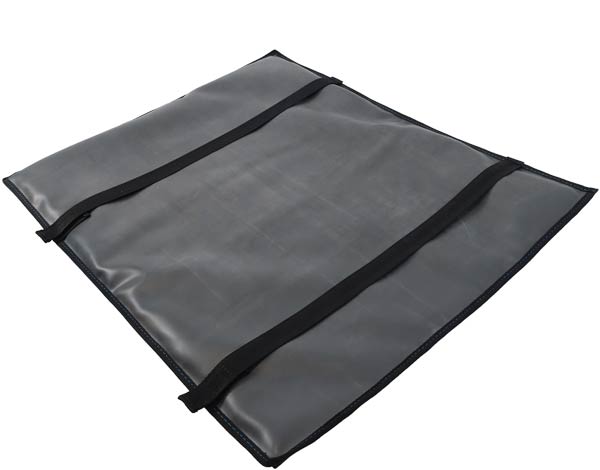

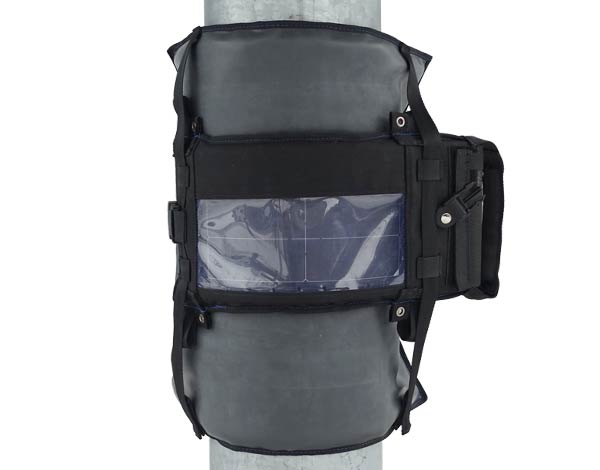

D-DR 1025B Hitzeschutzmatte
Hitzeschutzmatte (60 × 52 cm) für Temperaturen bis zu 250 °C, z. B. für die Röntgenprüfung von Rohren während des Betriebs.

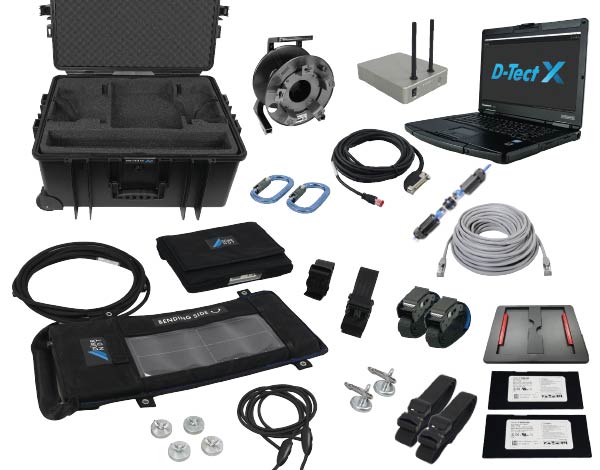

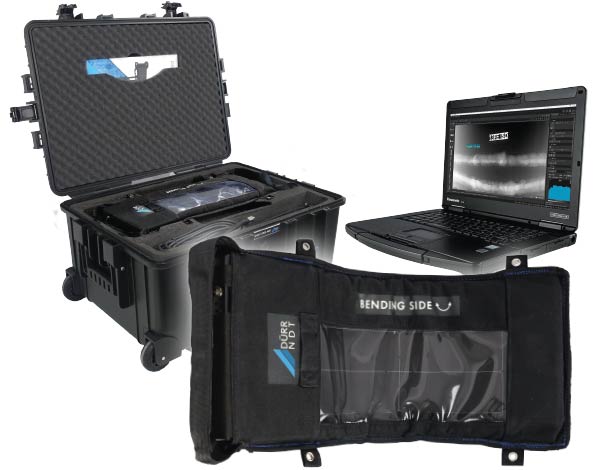

D-DR 1025B NDT Bundle
Das Bundle enthält alles, was Sie für den sofortigen Einsatz benötigen.
Broschüre herunterladen
Rigid Fixation
Zwei Schienen für den D-DR 1025B /1043B, um den Detektor in einer flachen Position zu fixieren und ihn dadurch starr zu machen.
D-DR 1025B Transportkoffer
Wasserdichter Koffer mit Ausziehgriff und Rollen für einen sicheren Transport, bietet Platz für Detektor, Zubehör und Notebook.
D-DR 1043B Transportkoffer
Wasserdichter Koffer mit Griffen und Rollen für einen sicheren Transport, bietet Platz für Detektor, Zubehör und Notebook.
CP120/160B Röntgengenerator
Batteriebetriebene Röntgengeneratoren für den mobilen Einsatz mit einer Röntgenleistung von 120 kV bzw. 160 kV.
Broschüre herunterladen
CP200B Röntgengenerator
Batteriebetriebener Röntgengenerator für den mobilen Einsatz mit einer Röntgenleistung von 200 kV.
Broschüre herunterladen
