Grossformat

robust & kabellos

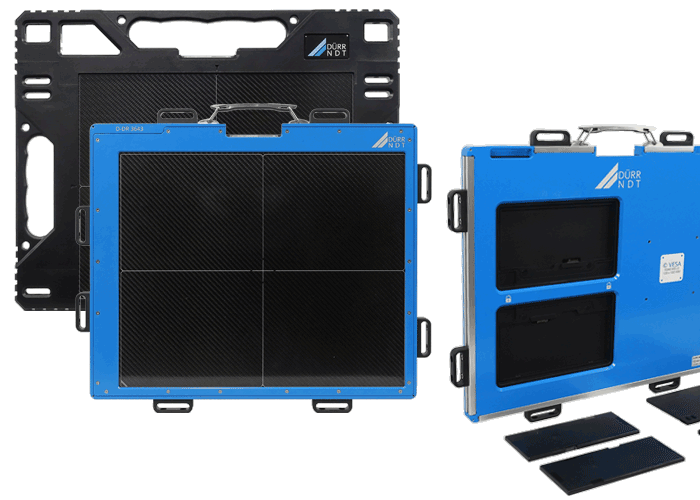

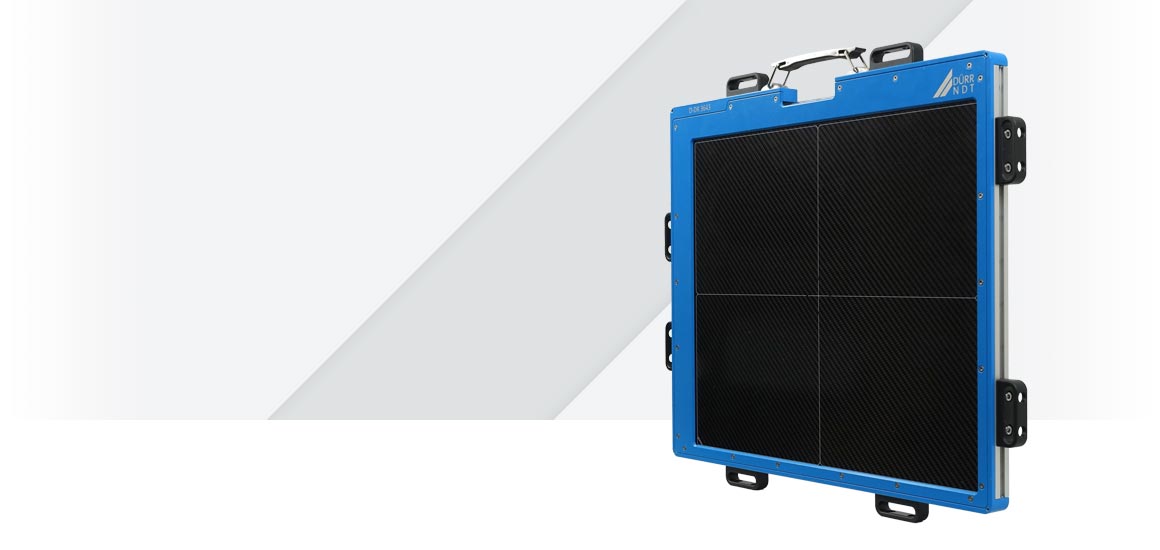

D-DR 3643 NDT

Großformatiger Flachdetektor, entwickelt für Portabilität und die rauen Bedingungen der Feldradiographie. Bestens geeignet für Profilaufnahmen und große Objekte.

Broschüre

Hoher Kontrast

Hochempfindlicher GOS-Szintillator

Großformat

35 x 43 cm aktive Fläche, optimal für Profilaufnahmen

Mobil & robust

6,1 kg / 1-Meter-Falltest bestanden

Important features

99 μm Pixelabstand (5,0 LP/mm)
Für Röntgen- und Gammaquellen geeignet
Mit interner Abschirmung für den Einsatz bis zu 450 kV
Leichter Großformat-Detektor
Extrem robuster, glasfreier TFT-Sensor
Hot-Swap-Funktion ermöglicht Batteriewechsel im laufenden Betrieb
Integrierter WLAN-Access-Point
Anschluss für Gigabit-Ethernet und Stromversorgung
Staub- und wasserdicht (IP67)
1-Meter-Falltest bestanden

Technische Daten	D-DR 3643 NDT
Aktive Fläche	351 mm x 427 mm
Abmessungen Detektor / inkl. Polyamid-Housing (PA) / inkl. Aluminium-Housing (AL) (H x B x T)	384 mm × 460 mm × 15 mm 470 mm x 602 mm x 25 mm 460 mm x 537 mm x 25 mm
Gewicht Detektor / inkl. Polyamid-Housing (PA) / inkl. Aluminium-Housing (AL)	4,1 kg 6,1 kg 7,5 kg
Pixelanzahl	3548 x 4316
Frametime	0,5 s bis 180 s
Bildübertragungszeit (mit Kabel/kabellos)	3,5 s / 5 s
Maximale Energie	450 kV (für lange Lebensdauer bei typischen Anwendungen), Isotope (bei typischer Feldnutzung)
Pixelabstand	99 μm
Maximale SRb (Basis-Ortsauflösung)	100 μm (Fine), 130 μm (Standard), 160 μm (Plus)
Szintillator-Optionen	GOS Fine, GOS Standard, GOS Plus
ADC	16-bit
Schnittstellen	Gigabit Ethernet, WLAN: 2.4 GHz (802.11n) / 5 GHz (802.11ac)
Batterie	2 x Lithium-ion (11,55 V, 39,3 Wh)
Betriebsbedingungen	-20 bis 50°C, 10 bis 90 % Luftfeuchtigkeit
Schutzart	IP67 (staub- und wasserdicht)
Software	DÜRR NDT D-Tect X

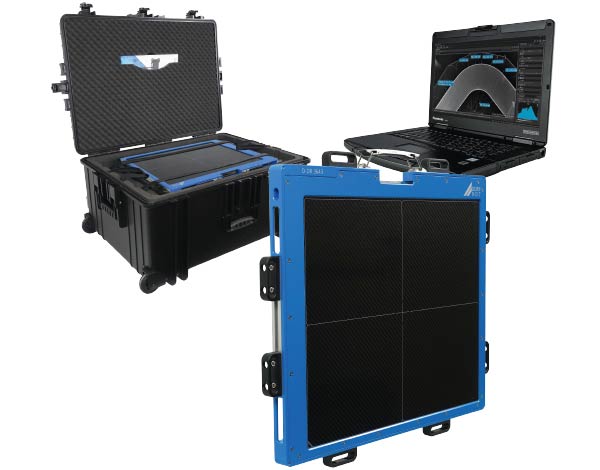

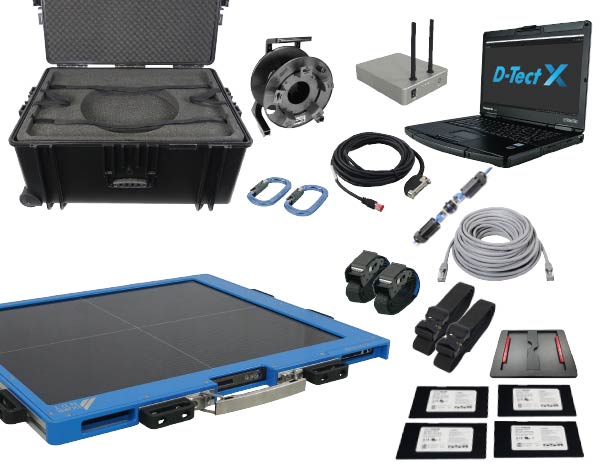

Lieferumfang	Housing, 4 Batterien, Batterieladegerät, Ethernet-Adapterkabel

Beispielaufnahmen

Zubehör

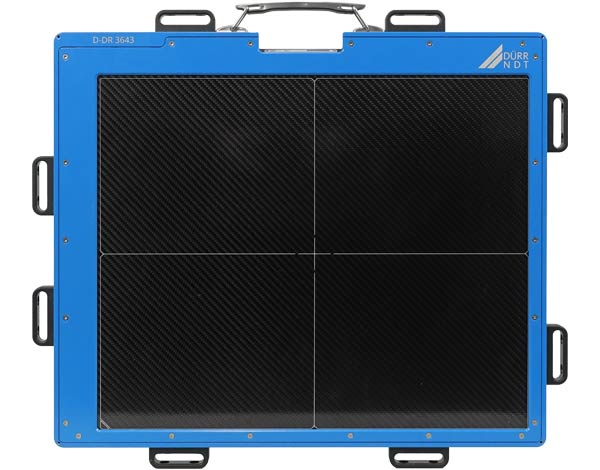

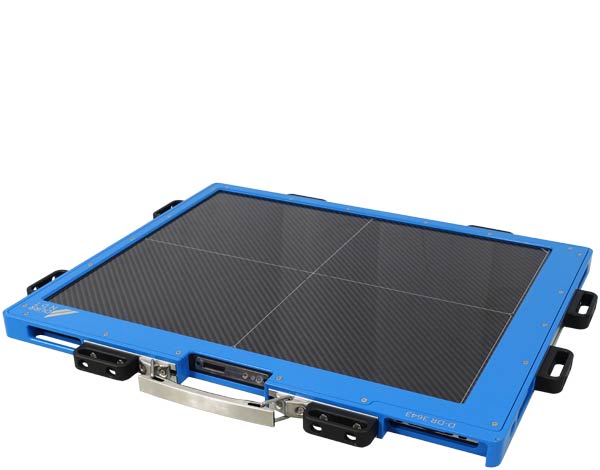

Aluminum-Housing

Optionale Variante mit Aluminiumgehäuse, extrem kompakt mit verstellbaren Haltern zur Befestigung und Bohrungen für eine VESA-Halterung (100 x 100).

Hitzeschutzmatte

Hitzeschutzmatte (60 × 52 cm) für Temperaturen bis zu 250 °C, z. B. für die Röntgenprüfung von Rohren während des Betriebs.

System Control Unit (SCU) mini

Optionaler Access Point für die kabelgebundene Stromversorgung der Detektoren und die Übertragung des Belichtungssignals (sofern vom Röntgengenerator unterstützt).
